042 - Conditioning Compressor

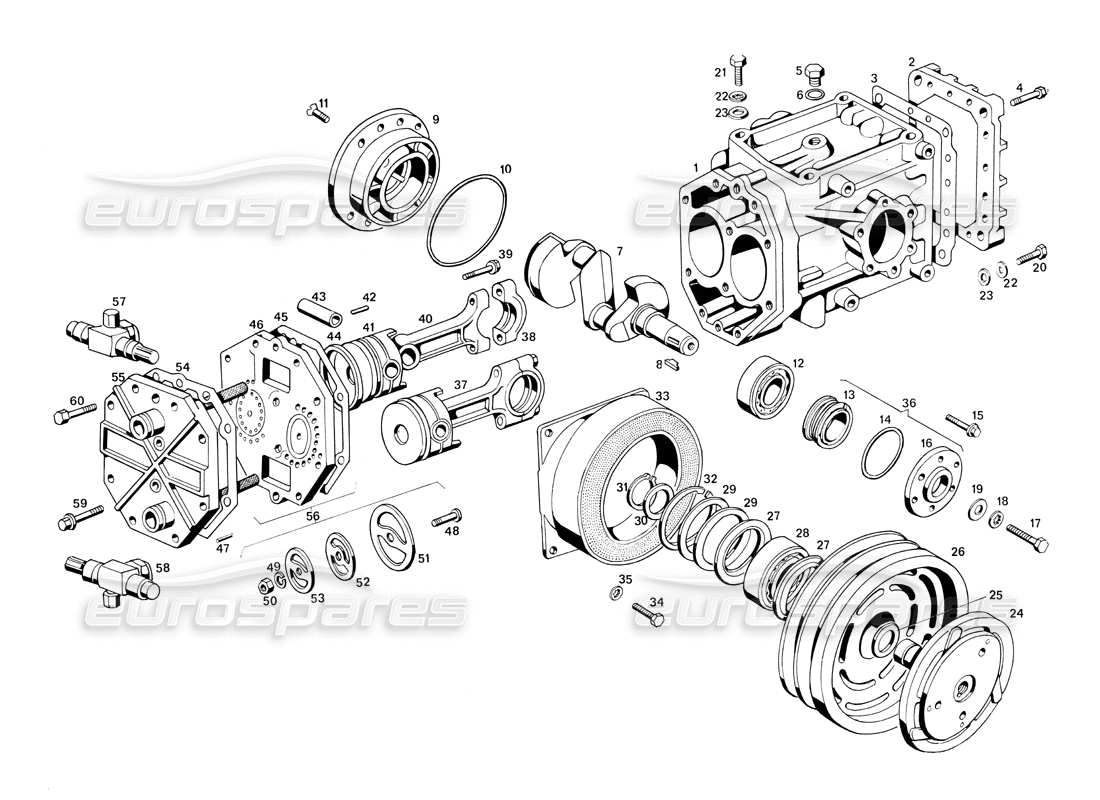

Maserati Ghibli 4.7 / 4.9 Conditioning Compressor Parts Diagram
View the exploded parts diagram to find the part you are looking for
- You can reposition the diagram by dragging it
- You can zoom in and out of the diagram by scrolling, pinching, or using theandbuttons
- You can reset the diagram using thebutton
View all the part pricing and availability information on the parts table to the rightbelow
-
You can click on a hotspot
in the parts diagram to locate the part in the table
- You can use the options filter, in the filter tab, to hide parts not relevant to your search
Switch between other part diagrams using theandbuttons, or use the diagram images below
We recommend viewing this page in landscape orientation for the best experience
Part Key
ST
Part in stock
PS
Available in a part set
SS
Part supersession in stock
PS
Available in a part set to order (subject to availability)
SO
Part available to order (subject to availability)
PK
Available in a part kit
#
001
MPN:
Non fornibile sep.
CORPO COMPRESSORE
#
002
MPN:
107 BR 66056
COVER
#
003
MPN:
107 BR 66081
GASKET OR SEAL
#
004
MPN:
BNT 66113
BOLT
#
005
MPN:
BNT 66103
TAPPO Ø 3/8 -24 X 1/2 UNF LIVELLO OLIO
#
006
MPN:
GOM 61051
GOMMINO Ø 9,25 X 1,78 PER DETTO
#
007
MPN:
107 BR 62082
ALBERO MANOVELLA
#
008
MPN:
LN 66108
Key
#
009
MPN:
107 BR 66083
COVER
#
010
MPN:
GOM 66109
GOMMINO Ø 3 1/4 X 1/16 PER DETTO
#
011
MPN:
VNT 66104
SCREW
#
012
MPN:
CSC 66105
CUSCINETTO Ø 25 X 52 X 12 SULL'ALBERO MANOVELLA
#
013
MPN:
Non fornibile sep.
SEAL
#
014
MPN:
GOM 66096
Gommino quadro Ø 54 X 1,6 tenuta coperchio posteriore
#
015
MPN:
BNT 66097
BOLT
#
016
MPN:
Non fornibile sep.
COVER
#
017
MPN:
BNT 57391
BOLT
#
018
MPN:
RDI55990
WASHER
#
019
MPN:
RN 43775
WASHER
#
020
MPN:
BNT 55118
BOLT
#
021
MPN:
BNT 55,117
BOLT
#
022
MPN:
RDI54211
WASHER
#
023
MPN:
RNT52733
WASHER
#
024
MPN:
107 BR 66084
Disco d'innesto per elettrocalamita
#
025
MPN:
107 BR 66085
Disco di rasamento tra puleggia e disco d'innesto
#
026
MPN:
107 BR 66098
PULLEY FOR ELECTROMAGNETIC CLUTCH
#
027
MPN:
ANT 45425
PARAPOLVERE Ø 36,3 X 62 X 3 PER CUSCINETO
#
028
MPN:
CSC 43387
CUSCINETTO Ø 30 X 62 X 20 PER DETTO
#
029
MPN:
107 BR 66086
DISCO DI RASAMENTO TRA ANELLO DI ARRESTO E PARAPOLVERE
#
030
MPN:
107 BR 66087
DISCO DI RASAMENTO TRA ANELLO DI ARRESTO E PARAPOLVERE
#
031
MPN:
ART 47848
RING
#
032
MPN:
ART 46754
RING
#
033
MPN:
Non fornib. separato
ELETTROMAGNETE
#
034
MPN:
BNT 49969
BOLT
#
035
MPN:
RDI53899
WASHER
#
036
MPN:
107 BR 66100
COMPLESSIVO GUARNIZIONI TENUTA ALBERO MOTORE
#
037
MPN:
107 BR 66088
COMPLESSIVO BIELLA, PISTONE, SPINOTTO E RASCHIAOLIO
#
038
MPN:
Non fornibile sep.
BEARING CAP
#
039
MPN:
Non fornibile sep.
BOLT
#
040
MPN:
Non fornibile sep.
CORPO DI BIELLA
#
041
MPN:
Non fornibile sep.
PISTONE
#
042
MPN:
Non fornibile sep.
PIVOT
#
043
MPN:
Non fornibile sep.
Spinotto per biella
#
044
MPN:
Non fornibile sep.
RASCHIAOLIO
#
045
MPN:
107 BR 66090
GASKET OR SEAL
#
046
MPN:
Non fornibile sep.
CORPO INTERMEDIO PORTA VALVOLE
#
047
MPN:
GRN 66089
Grano Ø 3,2 X 12,5 per detto
#
048
MPN:
Non fornibile sep.
PIVOT
#
049
MPN:
RSN 3 2 4 9 7
WASHER
#
050
MPN:
DNT 61459
NUT
#
051
MPN:
Non fornibile sep.
DISCO INFERIORE VALVOLA
#
052
MPN:
Non fornibile sep.
DISCO SUPERIORE VALVOLA
#
053
MPN:
Non fornibile sep.
SEAL
